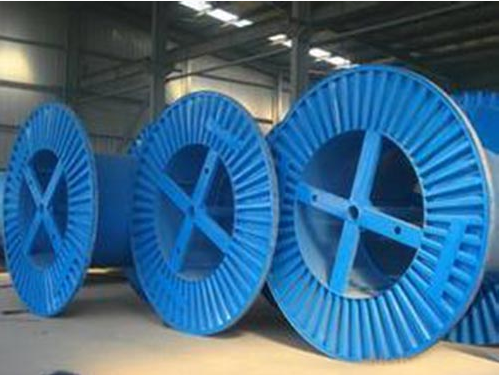

樣品圖片示例

1、電纜軸盤-電纜線相互交叉時，高壓電纜應在低壓電纜下方。如果其中一條電纜在交叉點前后1m范圍內穿管保護或用隔板隔開時，小允許距離為0.15m。 　　
   2、電纜線與熱力管道接近或交叉時，如有隔熱措施，平行和交叉的小距離分別為0.5m和0.15m。 　　
   3、電纜線與鐵路或道路交叉時應穿管保護，保護管應伸出軌道或路面2m以外。
   4、電纜線與建筑物基礎的距離，應能保證電纜埋設在建筑物散水以外；電纜引入建筑物時應穿管保護，保護管亦應超出建筑物散水以外。 　　
   5、直接埋在地下的電纜與一般接地裝置的接地之間應相距0.15~0.5m；直接埋在地下的電纜埋設深度，一般不應小于0.7m，并應埋在凍土層下。
